主要用途

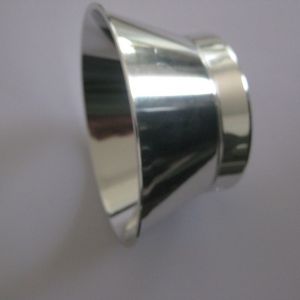

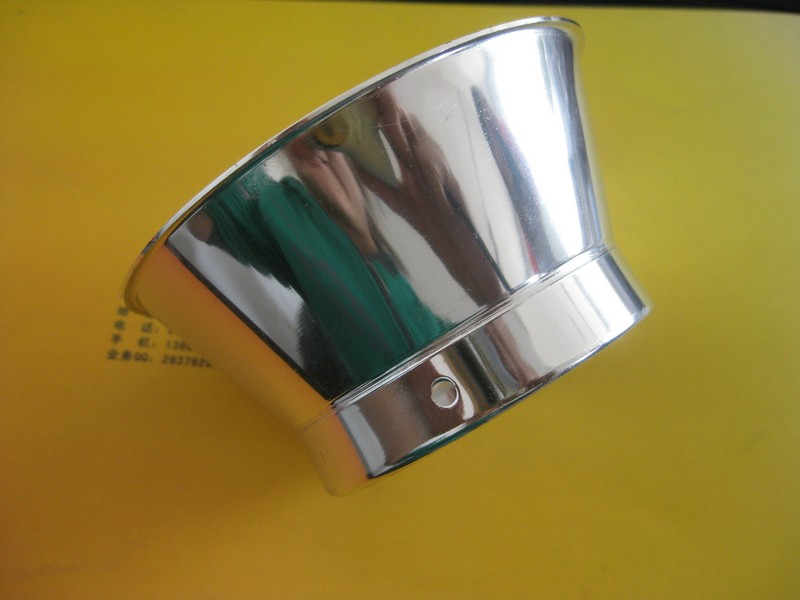

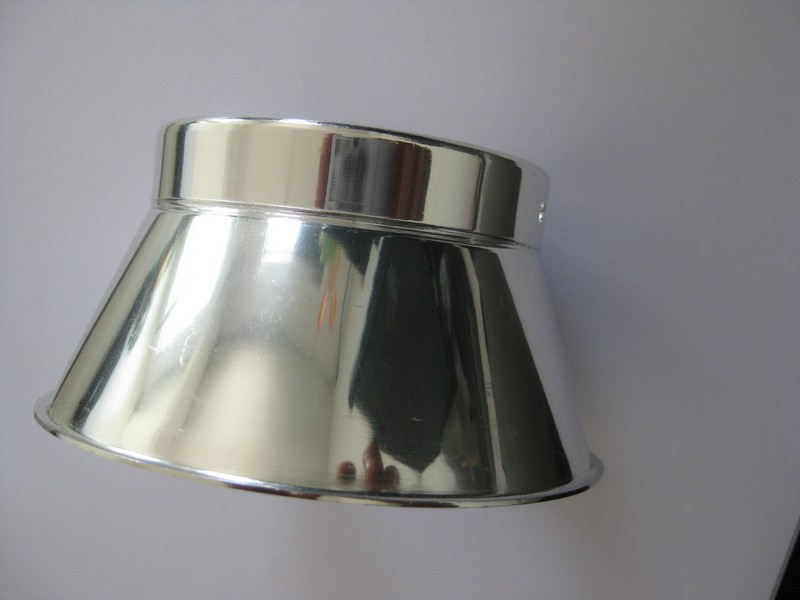

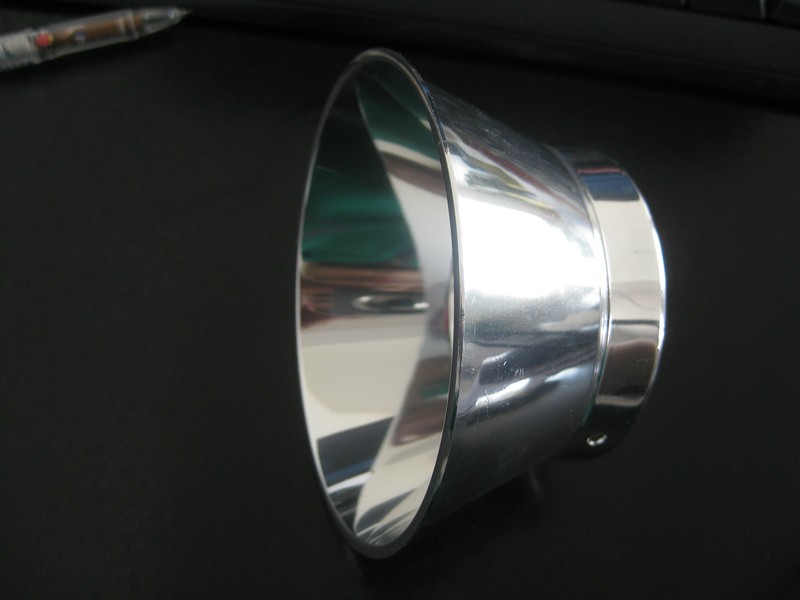

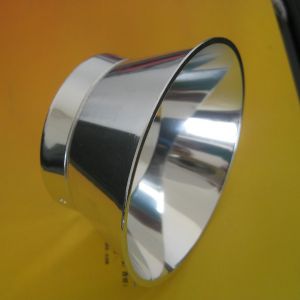

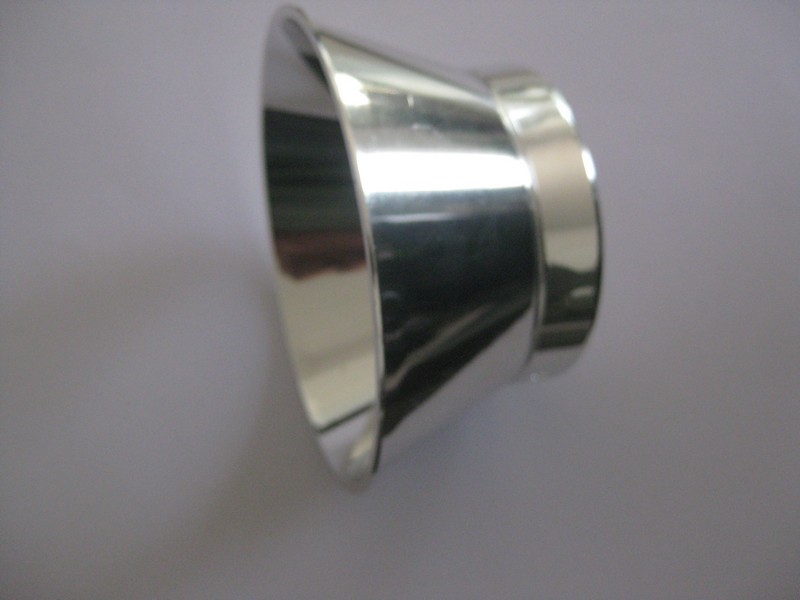

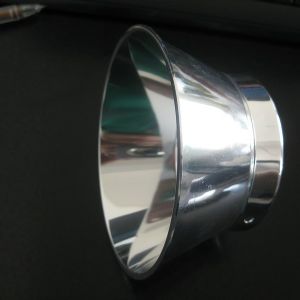

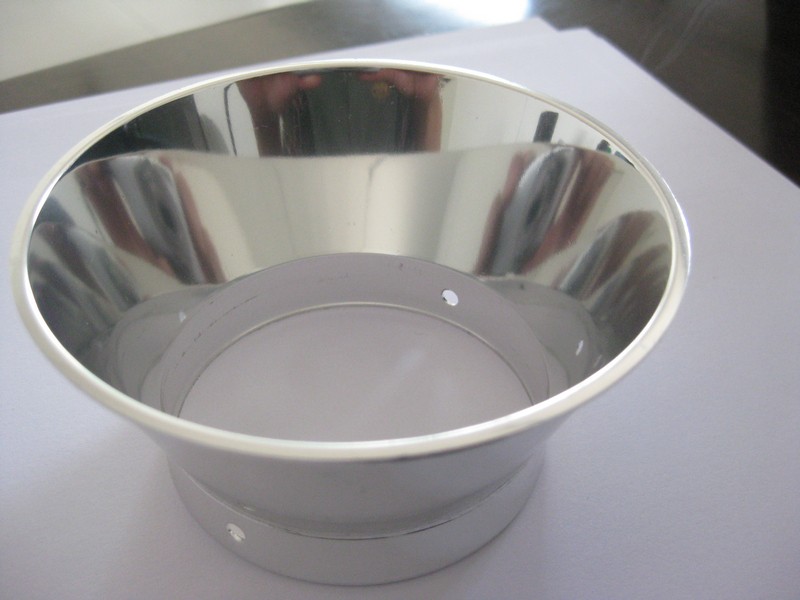

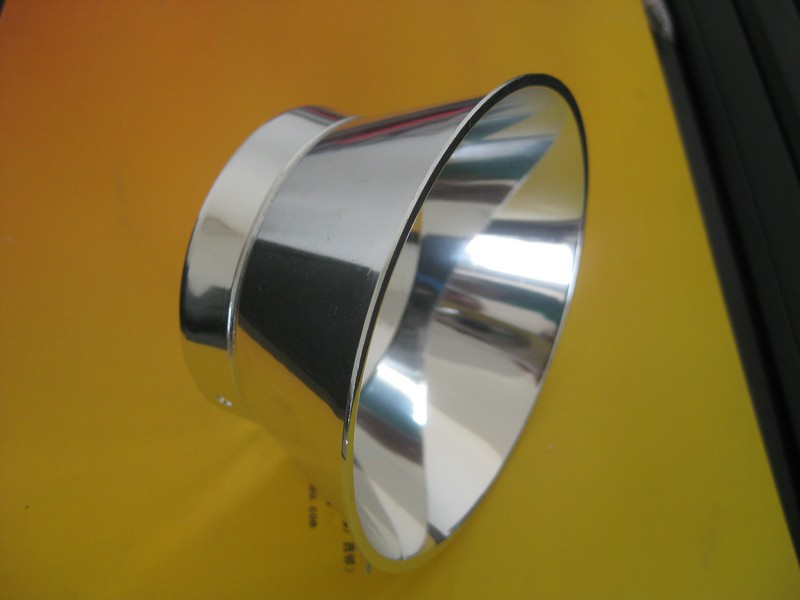

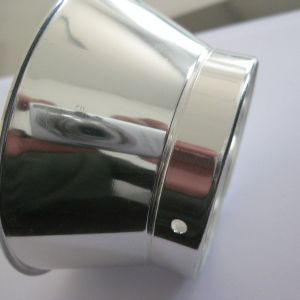

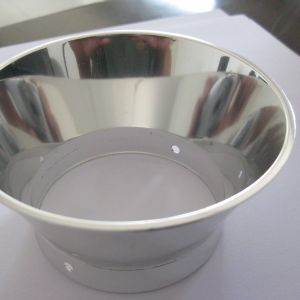

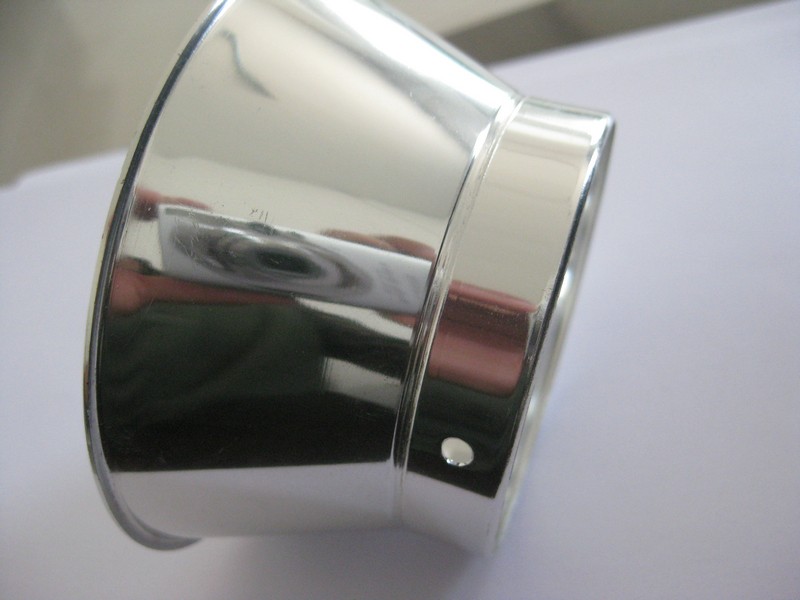

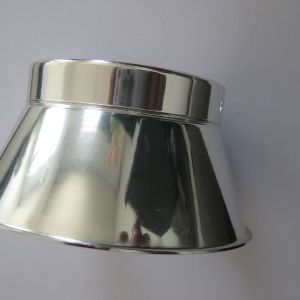

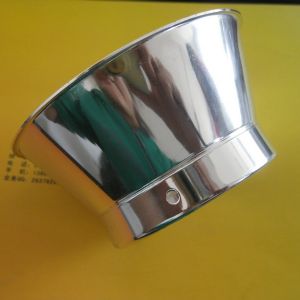

     本品(pin)用(yong)于各種鋁合金，純鋁等型號鋁的電解拋光時使用(yong)，使用(yong)成本低，效果明顯，可達鏡面光亮效果，鋁拋光后光澤美觀大方(fang)、增加了產品(pin)的附加值。

主要優點

1、拋(pao)光液(ye)不含鉻酸，符合當(dang)今綠色要求(qiu)，節(jie)省設備投資及廢水處理費用。

2、拋(pao)(pao)光(guang)(guang)電流密度(du)較傳統工藝要小(xiao)，因此不僅電耗低，拋(pao)(pao)光(guang)(guang)液使用壽命長，而且更適合(he)大型鋁和鋁合(he)金件的表面拋(pao)(pao)光(guang)(guang)。

3、適用范圍廣(guang)，適用于(yu)純鋁(lv)及除(chu)硅含量大于(yu)2%的各種(zhong)型(xing)號的鋁(lv)合金。

操作方法

1、配槽比例

2、配置方法：

1、該(gai)拋光液(ye)在(zai)(zai)使用前的(de)比重(zhong)在(zai)(zai)1.50–1.52的(de)范(fan)圍內。根據(ju)所欲配制的(de)拋光液(ye)容積、拋光液(ye)比重(zhong)及拋光液(ye)中磷(lin)酸所占的(de)重(zhong)量(liang)比，計(ji)算出所要加入的(de)磷(lin)酸量(liang)并(bing)加入之。

2、同樣計(ji)算出所需(xu)鋁添(tian)加劑(ji)的重量(liang)并加入。

3、加熱操作溫度。

注意事項

1、拋(pao)光(guang)(guang)時是(shi)否(fou)采(cai)用攪(jiao)拌(ban)(ban)（陰極移動、空氣攪(jiao)拌(ban)(ban)）主要取決于拋(pao)光(guang)(guang)件的(de)形(xing)狀(zhuang)：若拋(pao)光(guang)(guang)件形(xing)狀(zhuang)簡(jian)單(dan)，橫(heng)向寬度(du)較(jiao)窄，則不采(cai)用攪(jiao)拌(ban)(ban)；反之，若拋(pao)光(guang)(guang)件形(xing)狀(zhuang)不規則或橫(heng)向寬度(du)較(jiao)大(da)，尤其當拋(pao)光(guang)(guang)件某(mou)些部位阻礙氣體逸出形(xing)成“氣袋(dai)”而影響表(biao)面拋(pao)光(guang)(guang)的(de)情況(kuang)下則 請(qing)采(cai)用攪(jiao)拌(ban)(ban)方式。在采(cai)用攪(jiao)拌(ban)(ban)的(de)狀(zhuang)況(kuang)下， 請(qing)相應提(ti)高陽極電流密度(du)，否(fou)則拋(pao)光(guang)(guang)表(biao)面難以達到高光(guang)(guang)亮(liang)。

2、拋光(guang)時大部(bu)分(fen)雜質沉積于陰極(ji)表面，但(dan)仍有部(bu)分(fen)因(yin)拋光(guang)生成的固體(ti)污泥留在拋光(guang)液內，因(yin)此需定期(qi)過(guo)濾(lv)拋光(guang)液把雜質除(chu)去。

3、在拋光過程中，由于(yu)磷(lin)酸(suan)鹽的產生(sheng)，水的電解及揮發以及拋光液(ye)的夾(jia)帶損失(shi)，故需不斷補充磷(lin)酸(suan)和正邦牌鋁電解添加劑(ji)。

4、該拋(pao)(pao)光(guang)液(ye)在配制后未(wei)經使用前(qian)的(de)原始(shi)比(bi)(bi)重在1.50–1.52的(de)范圍內(nei)，在拋(pao)(pao)光(guang)槽運轉過(guo)程中(zhong)，拋(pao)(pao)光(guang)液(ye)的(de)比(bi)(bi)重應控(kong)制在1.50–1.65的(de)范圍內(nei)。拋(pao)(pao)光(guang)液(ye)比(bi)(bi)重過(guo)高說明拋(pao)(pao)光(guang)液(ye)含(han)水量(liang)(liang)不足；反之，拋(pao)(pao)光(guang)液(ye)比(bi)(bi)重過(guo)低，表明拋(pao)(pao)光(guang)液(ye)水含(han)量(liang)(liang)過(guo)高，磷酸含(han)量(liang)(liang)偏(pian)低。經常(chang)用比(bi)(bi)重計(ji)測定(ding)拋(pao)(pao)光(guang)液(ye)比(bi)(bi)重是控(kong)制拋(pao)(pao)光(guang)液(ye)組分濃度(du)及拋(pao)(pao)光(guang)質量(liang)(liang)的(de)  手段。

5、在較高(gao)陽極電流密度下長時期拋光有可(ke)能(neng)造成拋光液(ye)中鋁含量過(guo)高(gao)（拋光液(ye)頂部出現半融(rong)狀物(wu)質就(jiu)是鋁含量過(guo)高(gao)的標志(zhi)），此時 請用(yong)新拋光液(ye)部分更換(huan)，以降低拋光液(ye)中的鋁含量。
